| 产品特性：768295-11 | 是否进口：否 | 产地：德国 |
| 类型：光栅编码器 | 品牌：海德汉Heidenhain | 型号：多种 |
| 读出方式：非接触式 | 工作原理：***式 | 外型尺寸：50mm |
| 适用范围：机床 |
品牌：海德汉Heidenhain
产地：德国
| 身份证号码 | 635066-56 |
|---|---|
| 行数 | 2048 |
| 分割期 | 395.0微米 |
| 滚筒外径 | 128.75毫米 |
| 输出信号 | 1Vss |
| 截止频率（-3 dB） | 300.00 kHz |
| 参考标记 | 类似的 |
| 电源供应 | 5 V（+ -10％） |
| 防护等级 | IP 67（EN 60529） |
| 工作温度 | -10 / + 100°C |
| 电气连接 | M23耦合器，公，12针 |
| 连接分配 | D294999 |
| 连接方向 | 切线电缆出口 （右） |
| 电缆长度 | 1.00米 |
| 电缆类型 | 聚氨酯?4 |
产品简介

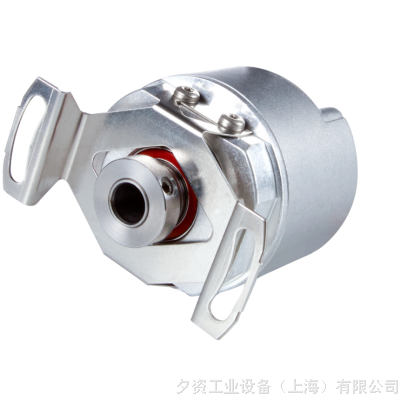

ECN 1000 和 EQN 1000 系列
带内置轴承的式旋转编码器
高达 ±0.5 mm 的高轴向公差
? 6 mm 盲孔空心轴
定位精度低至 ±60"
8 388 608 个位置/转。
最多 4096 转的多圈功能
限度。工作温度：100℃
接口：EnDat和 DRIVE-CLiQ
外壳直径 ≈ 35 mm
特色功能
直接联轴器
编码器的空心轴允许它与配对轴耦合。不需要额外的转子联轴器。高刚性允许更高的控制回路带宽，同时显着降低不准确度和安装复杂性。
精准定位
带有轴承和定子联轴器的旋转编码器可确保始终如一的高精度。得益于匹配的组件，系统精度可低至 ±60 弧秒。
弹性联轴器
定子联轴器补偿电机和旋转编码器之间的间隙，从而纠正不准确度。甚至可以可靠地补偿高达 ±0.5 mm 的倾斜和轴向游隙。定子联轴器也便于安装到平面上。
紧凑的设计
该系列的旋转编码器采用非常紧凑的设计，外径仅为 35 mm，具有高度的坚固性和可靠性。其占地面积小，因此非常适合非常紧凑的安装空间。
型号目录
768295-02 ECN 1313 512 62S12-78 K 0.00 .. 67M06 40 01 0215 .. D EnDat01 37 01 ..
768295-03 ECN 1313 2048 62S12-78 K 0.00 .. 65B06 40 01 .. .. D EnDat01 37 01 ..
768295-04 ECN 1313 2048 62S12-78 K 0.00 .. 67E06 40 01 .. .. D EnDat01 37 01 ..
768295-06 ECN 1313 2048 62S12-78 K 0.00 .. 65B06 40 01 0098 .. D EnDat01 37 01 ..
768295-09 ECN 1313 512 62S12-78 K 0.00 .. 67M06 40 01 .. .. D EnDat01 37 01 ..
768295-10 ECN 1313 2048 62S12-78 K 0.00 .. 65B66A 40 01 .. .. D EnDat01 37 01 ..
768295-11 ECN 1313 512 62S12-78 K 0.00 .. 65B06 40 01 .. .. D EnDat01 37 01 ..
768295-12 ECN 1313 2048 62S12-78 K 0.00 .. 65B07B 40 01 .. .. D EnDat01 37 01 ..
768295-16 ECN 1313 2048 62S12-78 K 0.00 .. 67B06 40 01 .. .. D EnDat01 37 01 ..
768295-17 ECN 1313 2048 62S12-78 K 0.00 .. 67M06 40 01 .. .. D EnDat01 37 01 ..
768295-18 ECN 1313 2048 62S12-78 K 0.00 .. 67B48A 40 01 .. .. D EnDat01 37 01 ..
768295-19 ECN 1313 2048 62S12-78 K 0.00 .. 65B06 40 01 .. .. D EnDat01 37 01 ..
768295-21 ECN 1313 512 62S12-78 K 0.00 .. 65B07B 40 01 .. .. D EnDat01 37 01 ..
768295-22 ECN 1313 2048 62S12-78 K 0.00 .. 65B66A 40 01 .. .. D EnDat01 37 02 ..
768295-53 ECN 1313 2048 62S12-78 K 0.00 .. 65B06 40 01 .. .. D EnDat01 37 05 ..
768295-54 ECN 1313 2048 62S12-78 K 0.00 .. 65B06 40 01 .. .. D EnDat01 37 05 ..
